Волоконный маркиратор
Лазерный маркиратор Raycus 50 Вт QS
Маркиратор для глубокой гравировки и барельефов: гравирует в 2–3 раза быстрее моделей на 20–30 Вт. Источник Raycus RFL-P50QS, сканатор Sino-Galvo SG7110, EZCAD2 на русском.
- Источник
- Raycus RFL-P50QS
- Энергия импульса
- ~1,0 мДж
- Сканатор
- Sino-Galvo SG7110
- Линза
- OPEX F-theta
- Программа
- EZCAD2 на русском
Цена
281 000 ₽
В наличии — отгрузка 1–2 рабочих дня.
- Гарантия 1 год на весь станок, сервис в Москве
- Настройка и тестирование перед отправкой — в цене
- Пробная гравировка вашего макета до покупки
Как оформить заказ
Добавьте оборудование в корзину и оставьте заявку — свяжемся, уточним задачу и подготовим коммерческое предложение. Оплата по счёту, договор для юридических и физических лиц.
Характеристики
Лазерный источник
- Производитель
- Raycus
- Модель источника
- RFL-P50QS
- Мощность
- 50 Вт
- Технология
- Q-switched — фиксированная длительность импульса
- Длина волны
- 1064 нм
- Длительность импульса
- ~100–130 нс
- Частота импульсов
- ~40–60 кГц
- Энергия импульса
- ~1,0 мДж
- Цветная маркировка нержавейки
- Нет — чёрный и оттенки серого
- Ресурс источника
- до 100 000 часов
- Паспорт источника
- Inspection Report в комплекте
Оптика

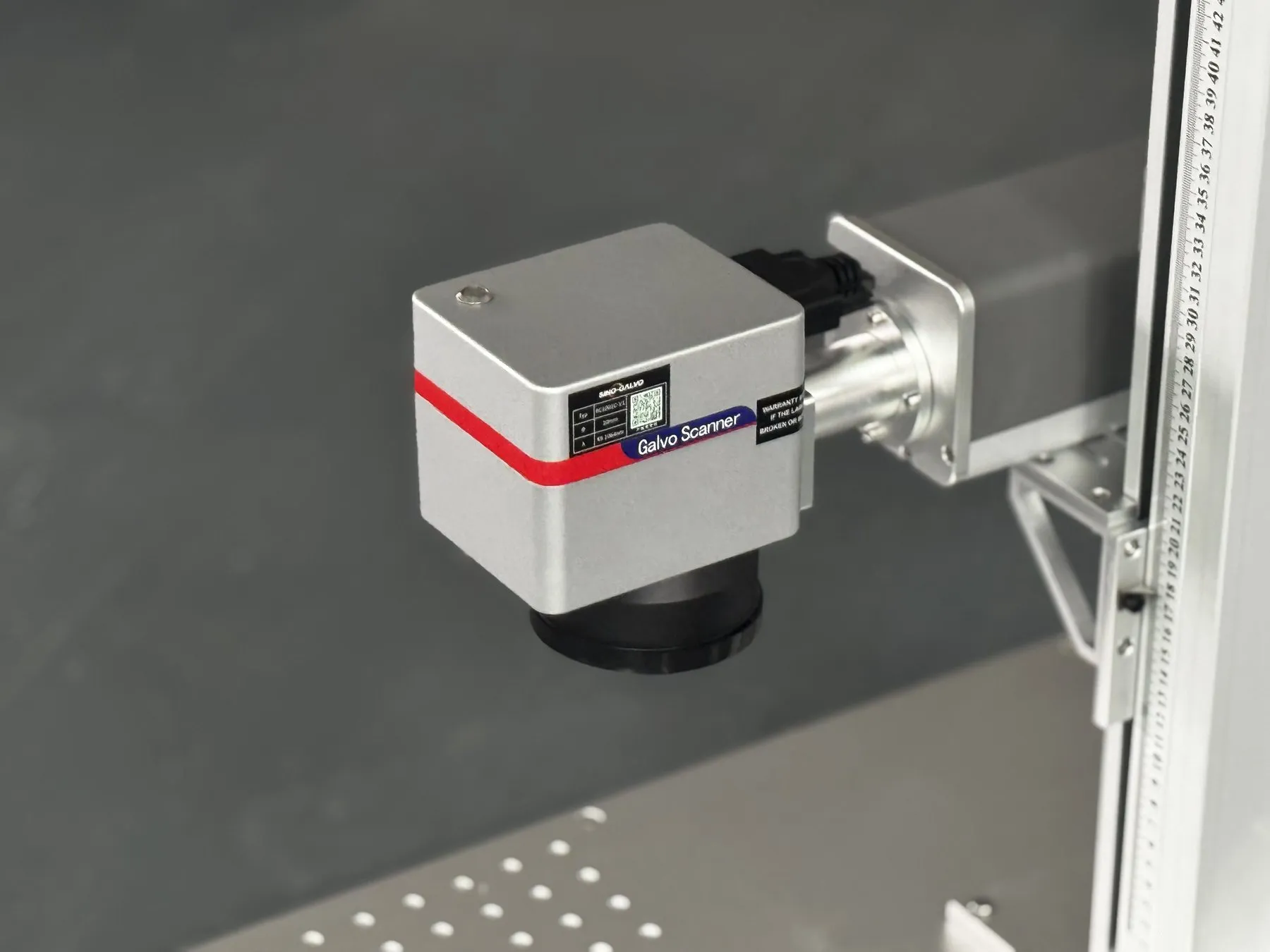

- Сканатор
- Sino-Galvo SG7110, металлический корпус, апертура 10 мм
- Скорость маркировки
- до 6000 мм/с
- Линза F-theta
- OPEX, в комплекте
- Рабочее поле
- под задачу, от 70×70 до 300×300 мм
- Красная указка
- Есть
Управление и ПО
- Плата управления
- BJJCZ, оригинальная
- Программное обеспечение
- EZCAD2 на русском языке, совместим с LightBurn
- Поворотная ось
- Опция, драйвер установлен
Конструкция
- Охлаждение
- Воздушное
- Питание
- 220 В
Условия
- Гарантия
- 1 год на весь станок, сервис в Москве
- Настройка и тестирование
- Входят в стоимость
- Обучение
- По видеосвязи, входит в стоимость
Для каких задач
Глубокая гравировка металла и объёмные барельефы. Гравировка идёт в 2–3 раза быстрее, чем на 20–30 Вт, а объёмная 3D-гравировка выполняется за разумное время. Мощности хватает и на локальную лазерную очистку от ржавчины. Маркировку серийных номеров, шильдов и кодов станок выполняет с запасом.
Кому подходит
Производствам с глубокой гравировкой и большими объёмами — там, где 20–30 Вт справляются слишком медленно.
Модификация источника QS
Источник в этой модели — Raycus RFL-P50QS. В линейке 50 Вт две модификации; по паспорту производителя они отличаются параметрами импульса:
| Модификация | Источник | Энергия импульса | Частота импульсов | Длительность импульса |
|---|---|---|---|---|
| QS | Raycus RFL-P50QS | ~1,0 мДж | ~40–60 кГц | ~100–130 нс |
| QB | Raycus RFL-P50QB | ~1,0–1,5 мДж | ~30–60 кГц | ~100–130 нс |
Модификации различаются задающим генератором источника. Какая подойдёт под вашу задачу — подскажем по материалу и требуемой глубине; при необходимости выполним пробную гравировку вашего макета.
Рабочее поле и линза
В комплекте одна линза OPEX F-theta. Рабочее поле выбирается под размер заготовок: чем больше поле, тем крупнее пятно и ниже разрешение, поэтому для мелких деталей берут короткофокусную линзу, для крупных — длиннофокусную.
| Рабочее поле | Линза | Минимальный читаемый шрифт |
|---|---|---|
| 70×70 мм | F100 | от 0,12 мм |
| 110×110 мм | F160 | от 0,15 мм |
| 150×150 мм | F210 | от 0,2 мм |
| 200×200 мм | F290 | от 0,25 мм |
| 300×300 мм | F430 | от 0,4 мм |
Линзу можно докупить позже — она меняется без замены станка.
Что входит в цену
- Проверка и настройка станка перед отправкой: программное обеспечение, драйверы, нагрузочное тестирование.
- Тестовая гравировка вашего макета.
- Файлы настроек на флешке — резервная копия на случай переустановки программы.
- Обучение по видеосвязи.
- Гарантия 12 месяцев на весь станок, сервис в Москве.
Поворотная ось и дополнительные линзы — опции. Пусконаладка на объекте заказчика обсуждается отдельно.
Что важно знать
- Маркировка и гравировка — разные процессы. Маркировка меняет цвет поверхности без углубления, гравировка испаряет материал. Для контрастной надписи чаще всего достаточно маркировки — это быстрее.
- Мощность в программе задаётся в процентах: 50 % на источнике 50 Вт — это примерно 25 Вт.
- Источник большей мощности не всегда быстрее в конкретной задаче: параметры импульса у разных серий отличаются. Подбираем по задаче и проверяем пробной гравировкой.
- Цветная маркировка нержавейки на источнике Q-switched недостижима — для неё нужен MOPA-маркиратор JPT.
- Волоконный лазер не работает по дереву, фанере, ткани и прозрачному стеклу — для этих материалов нужны CO₂ или УФ.

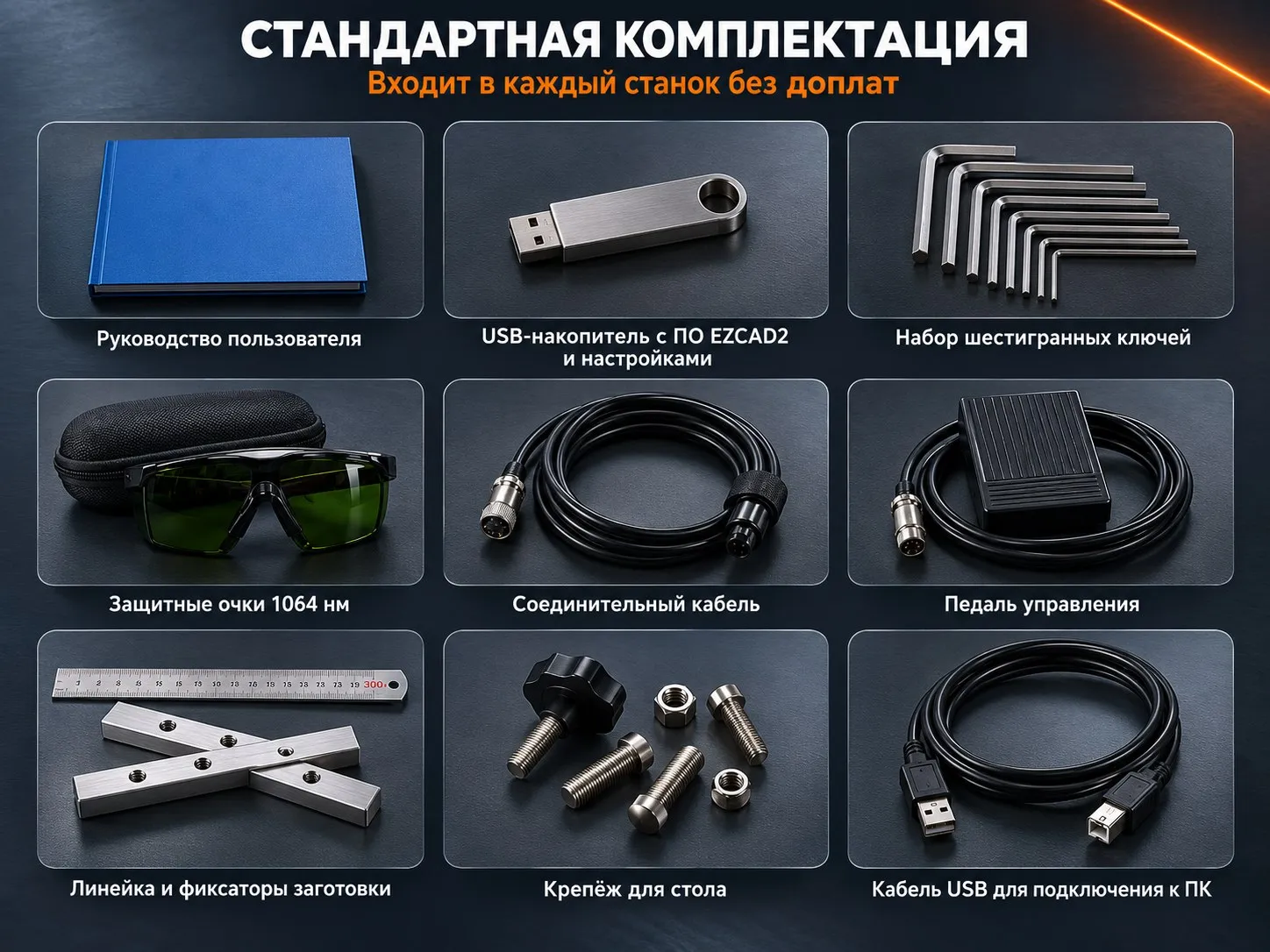

Комплектация
- Металлический сканатор Sino-Galvo SG7110
- Линза OPEX F-theta — установлена; рабочее поле согласуем при заказе
- Оригинальная плата управления BJJCZ
- EZCAD2 на русском языке, драйвер поворотной оси установлен
- Защитные очки под 1064 нм
- Педаль, красная указка, линейка с фиксатором
- Соединительный и USB-кабели
- Флешка с программным обеспечением, руководством и резервной копией настроек
- Ключи и крепёж
- Паспорт, инструкция, Inspection Report на лазерный источник
Что маркирует и что нет
Подходит
- Нержавеющая сталь — маркировка, отжиг, гравировка
- Углеродистая сталь — стандарт для серийных номеров
- Алюминий, в том числе анодированный
- Титан
- Латунь и медь — с подбором режима
- Золото и серебро — с поворотной осью
- Пластики ABS, PC, керамика, кожа, резина
Не подходит
- Дерево, фанера, ткань — нужен CO₂-лазер
- Прозрачное стекло — нужен УФ-маркиратор
- Цветная маркировка — только на источнике MOPA
Документы
- Паспорт изделия — по запросу
- Inspection Report на лазерный источник — по запросу
- Инструкция EZCAD2 на русском — по запросу
Спецификацию, фото платы и сканатора, паспорт источника присылаем по запросу.
Применение
Вопросы и ответы
Вопросы по этой модели
Чем модификация QB отличается от QS?
По паспортным данным у QB энергия импульса ~1,0–1,5 мДж и частота ~30–60 кГц, у QS — ~1,0 мДж и ~40–60 кГц. Модификации различаются задающим генератором источника. Какая подойдёт под задачу — подскажем по материалу и глубине, при необходимости сделаем пробную гравировку.
Что даёт 50 Вт по сравнению с 30 Вт?
Гравировка идёт в 2–3 раза быстрее, становится доступной глубокая 3D-гравировка металла — барельефы — за разумное время. Для маркировки серийных номеров и логотипов достаточно 20–30 Вт.
Можно ли делать цветную маркировку на этой модели?
Нет. На источнике Q-switched цвет на нержавейке физически недостижим — получается чёрный и оттенки серого. Для цветной маркировки нужен источник MOPA — модели JPT MOPA M7.
Что нужно для запуска?
Розетка 220 В и рабочий стол. Чиллер не нужен — охлаждение воздушное. Программное обеспечение и драйверы установлены, станок настроен и протестирован перед отправкой. Для работы по пластику и крашеному металлу рекомендуем вытяжку.
